Sistem fotovoltaic 50 kW cu 64 kWh stocare – de la un on-grid nefuncțional la un ESS complet, în Prahova

Sistem fotovoltaic hibrid 50 kW cu stocare 64 kWh și stație de încărcare – integrare Victron Energy peste invertoare Huawei în Prahova

Clientul avea deja aproape 40 kW de panouri fotovoltaice montate de o altă firmă, pe două invertoare Huawei on-grid. Pe hârtie, un sistem serios. În realitate, instalația producea în jur de 20 kW în zilele bune – adică jumătate din ce ar fi trebuit. Practic, jumătate din sistem era nefuncțional, iar proprietarul nu observase acest lucru.

Peste asta se adăugau două probleme mult mai supărătoare:

• Tensiunea din rețea era foarte mare, iar invertoarele on-grid, injectând necontrolat, o urcau și mai mult. Rezultatul: echipamente scumpe din casă arse sau degradate în timp, inclusiv pompa de căldură.

• La fiecare pană de curent, casa rămânea în întuneric. Cu 40 kW de panouri pe acoperiș, clientul avea zero energie disponibilă când rețeaua pica. Aceasta este limita fundamentală a oricărui sistem on-grid fără baterii: fără rețea stradală, invertoarele se opresc complet.

Etapa 1 – Diagnoza și repararea sistemului existent

Înainte să adăugăm echipamente noi, am pus la punct ce exista deja. Am făcut o diagnoză completă a stringurilor de panouri, a conexiunilor de curent continuu (DC) și a configurării invertoarelor Huawei. Am identificat porțiunile moarte din instalație și le-am repus în funcțiune.

Rezultatul: Producția a urcat de la ~20 kW direct la ~45 kW în zilele bune, fără să adăugăm un singur panou nou pe acoperiș.

Etapa 2 – Hibridizarea sistemului cu echipamente Victron

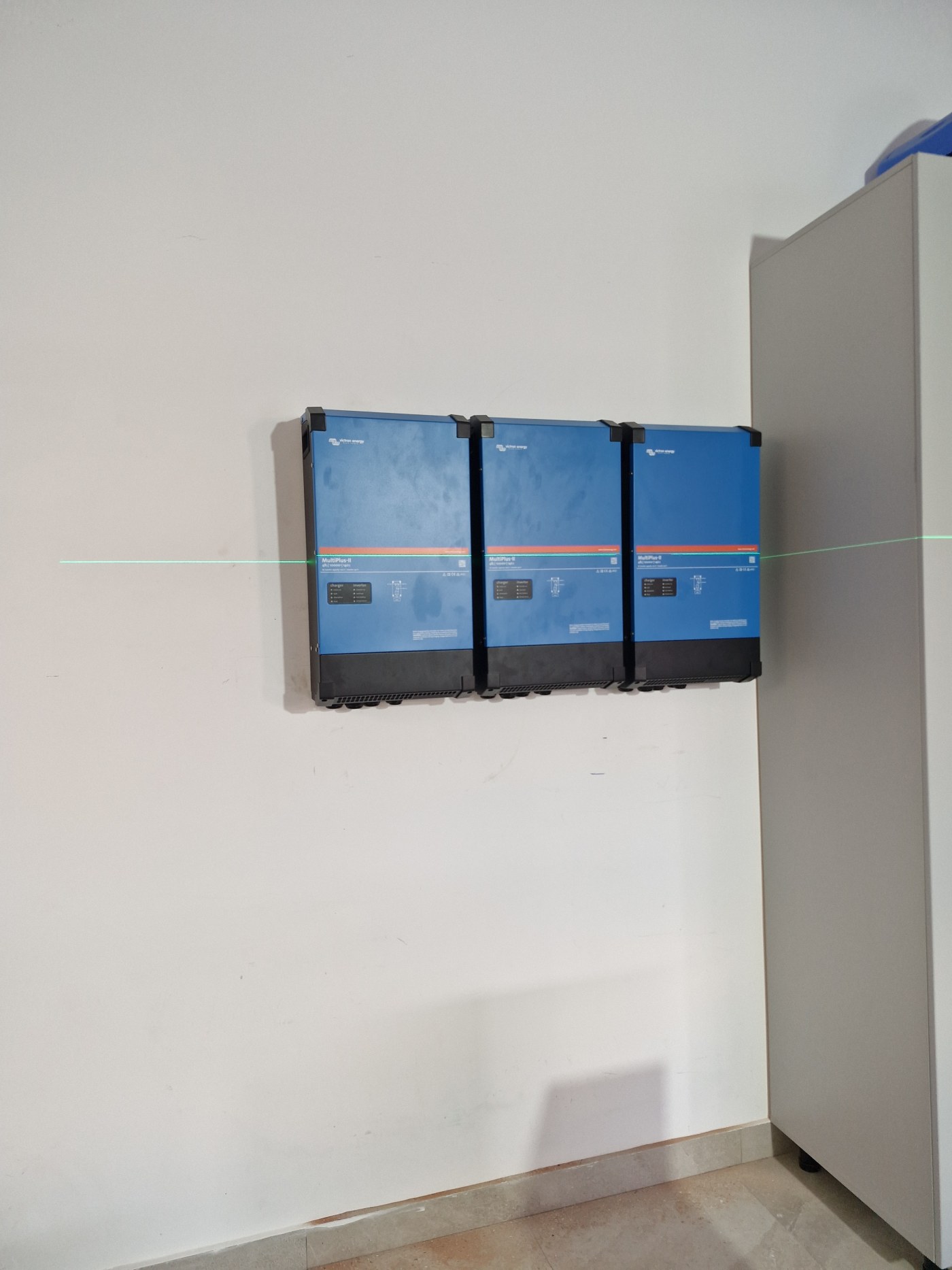

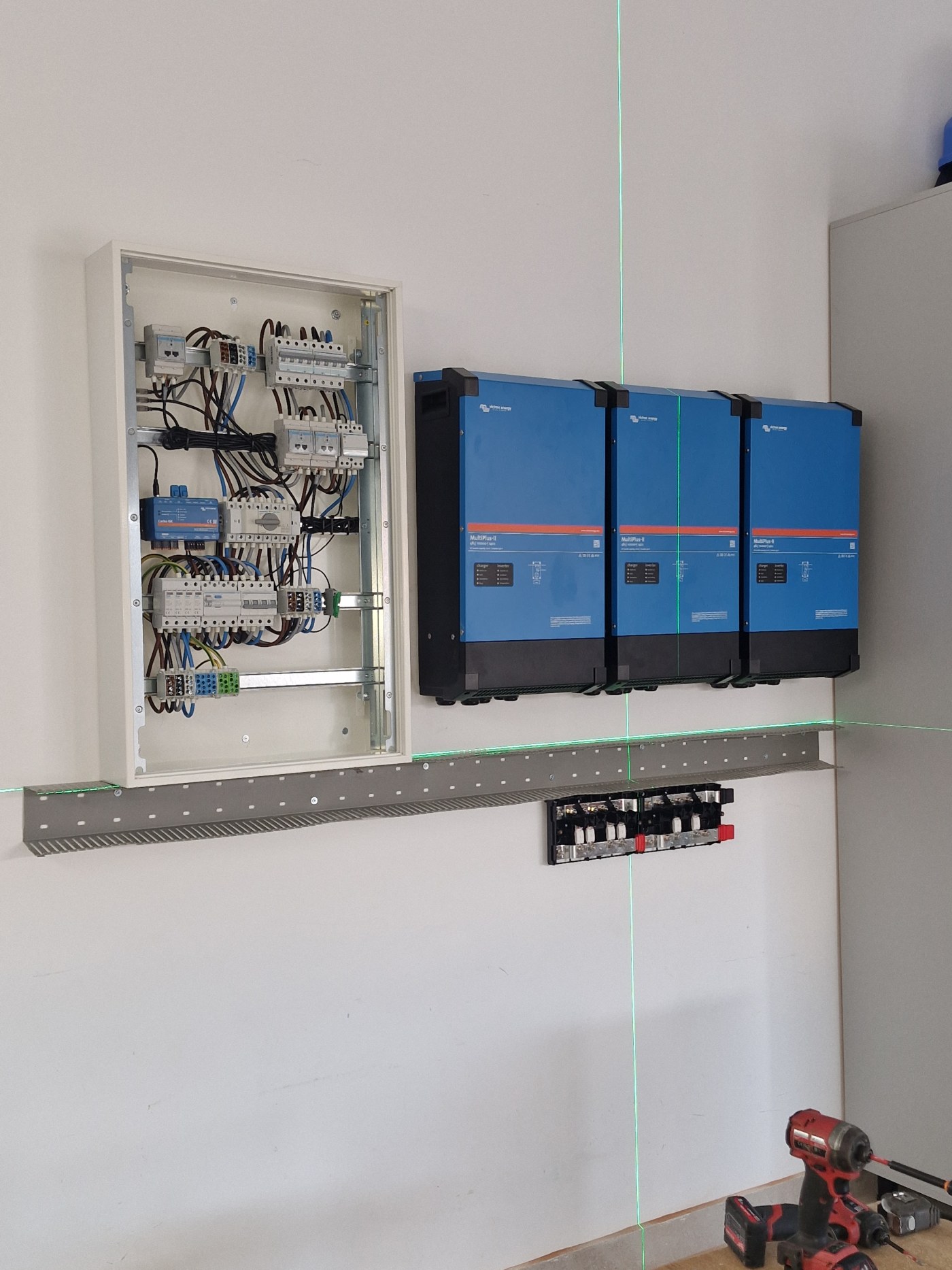

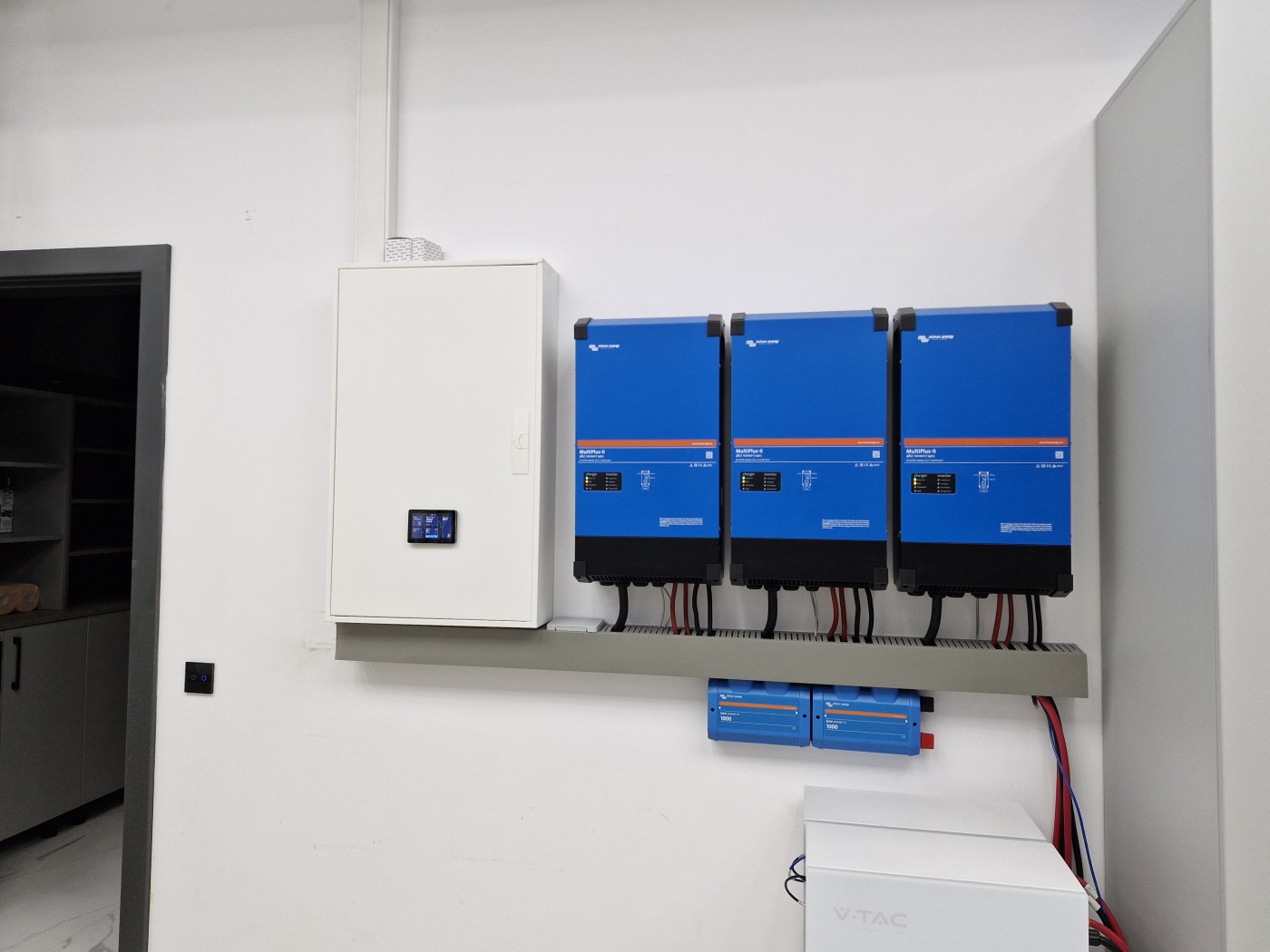

Peste instalația existentă am adăugat un rând de 3 invertoare Victron MultiPlus-II 48/10000, montate în configurație trifazată, oferind o putere continuă de 30 kVA cu o rezervă serioasă de vârf.

Nu am eliminat invertoarele Huawei on-grid, ci le-am integrat inteligent într-un sistem fotovoltaic hibrid Victron. Pe cel de 25 kW l-am mutat pe partea de backup (AC out), iar cel de 20 kW a rămas pe AC in, pe partea de rețea.

Cum funcționează sistemul când cade rețeaua: Invertorul Huawei aflat pe AC out nu mai simte pana de curent, deoarece invertoarele Victron MultiPlus-II creează instantaneu o micro-rețea locală stabilă. Huawei-ul continuă să producă energie, iar Victron citește datele și îi controlează producția prin funcția de frequency shifting (modificarea frecvenței). Când bateriile sunt pline și consumul casei este mic, Victron ridică ușor frecvența, iar invertorul on-grid își reduce automat puterea. Astfel, clientul are producție din panouri și în timpul penei de curent, nu doar energia stocată în acumulatori.

Etapa 3 – Stocare masivă de 64 kWh

Am montat un banc de baterii cu o capacitate totală de 64 kWh (patru module de 16 kWh). La consumul real al casei, stocarea asigură o autonomie completă de aproximativ o zi întreagă. Vorbim despre o locuință funcțională în regim normal – cu pompă de căldură și electrocasnice mari în sarcină – nu doar „lumină și frigider”.

Toată casa este alimentată permanent prin ieșirea de backup a invertoarelor Victron. Tranziția în momentul penelor de rețea este complet transparentă și instantanee: nu clipește nici măcar un bec, iar aparatele sensibile nu se resetează.

Etapa 4 – Controlul tensiunii și protecția aparatelor din casă

Aceasta a fost cea mai importantă rezolvare pentru client. Acest sistem fotovoltaic Victron gestionează activ modul în care energia intră și iese din rețea. Surplusul generat de panouri este direcționat cu prioritate în baterii, iar injecția în rețeaua stradală se face controlat, în funcție de tensiunea măsurată în punctul de racord.

Tensiunea nu mai urcă haotic, fiind menținută în praguri sigure pentru pompa de căldură și restul electronicelor. În plus, la fluctuațiile sau microîntreruperile din rețea, casa este complet izolată prin invertoare, preluând un curent perfect stabil.

Etapa 5 – Stație de încărcare auto Victron de 22 kW

Am integrat în sistem o stație de încărcare Victron EV Charging Station de 22 kW. Fiind nativă în același ecosistem, stația comunică direct cu invertoarele și „știe” în timp real cât produc panourile, câtă energie este în baterii și cât consumă casa.

Astfel, poate fi setată să încarce o Tesla Model Y prioritar din surplusul solar, fără să consume din bateriile casei și fără să solicite rețeaua națională. Totul este monitorizat și controlat din aceeași interfață generală a sistemului.

Etapa 6 – Partea electrică realizată la standard industrial

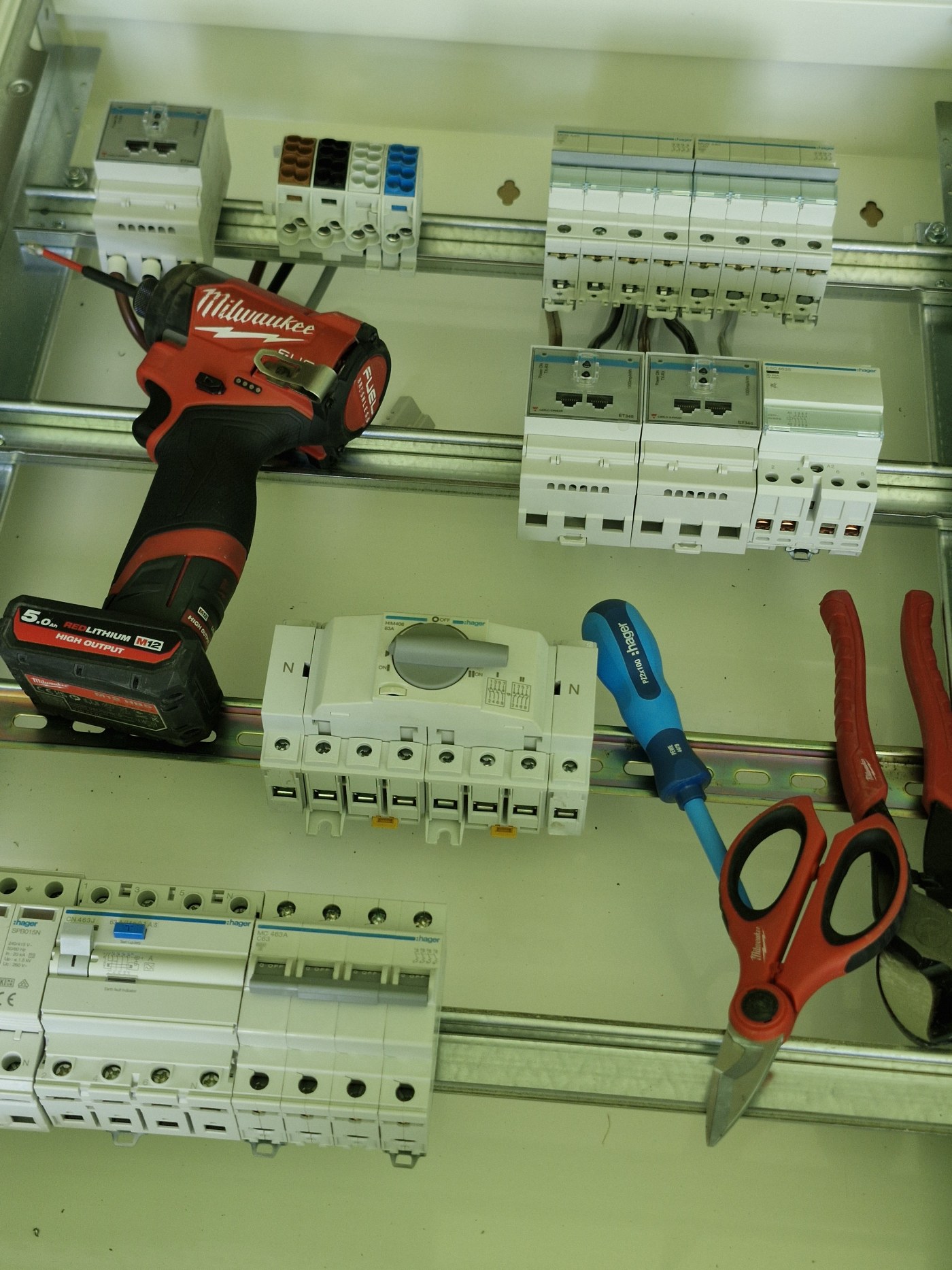

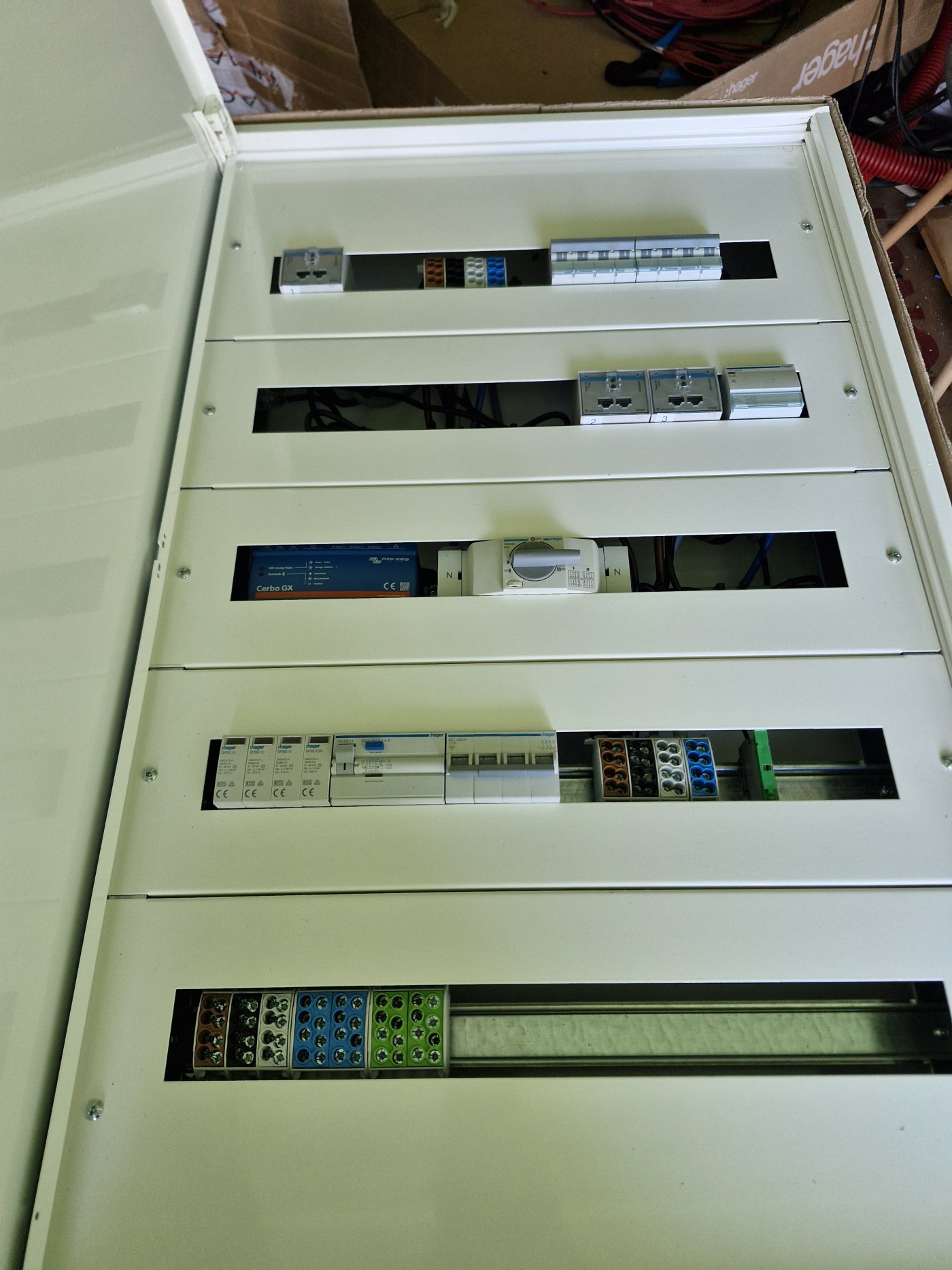

Tablourile electrice anterioare fuseseră montate superficial, așa că am refăcut complet protecțiile: am instalat descărcătoare și siguranțe diferențiale dimensionate corect pe partea de AC.

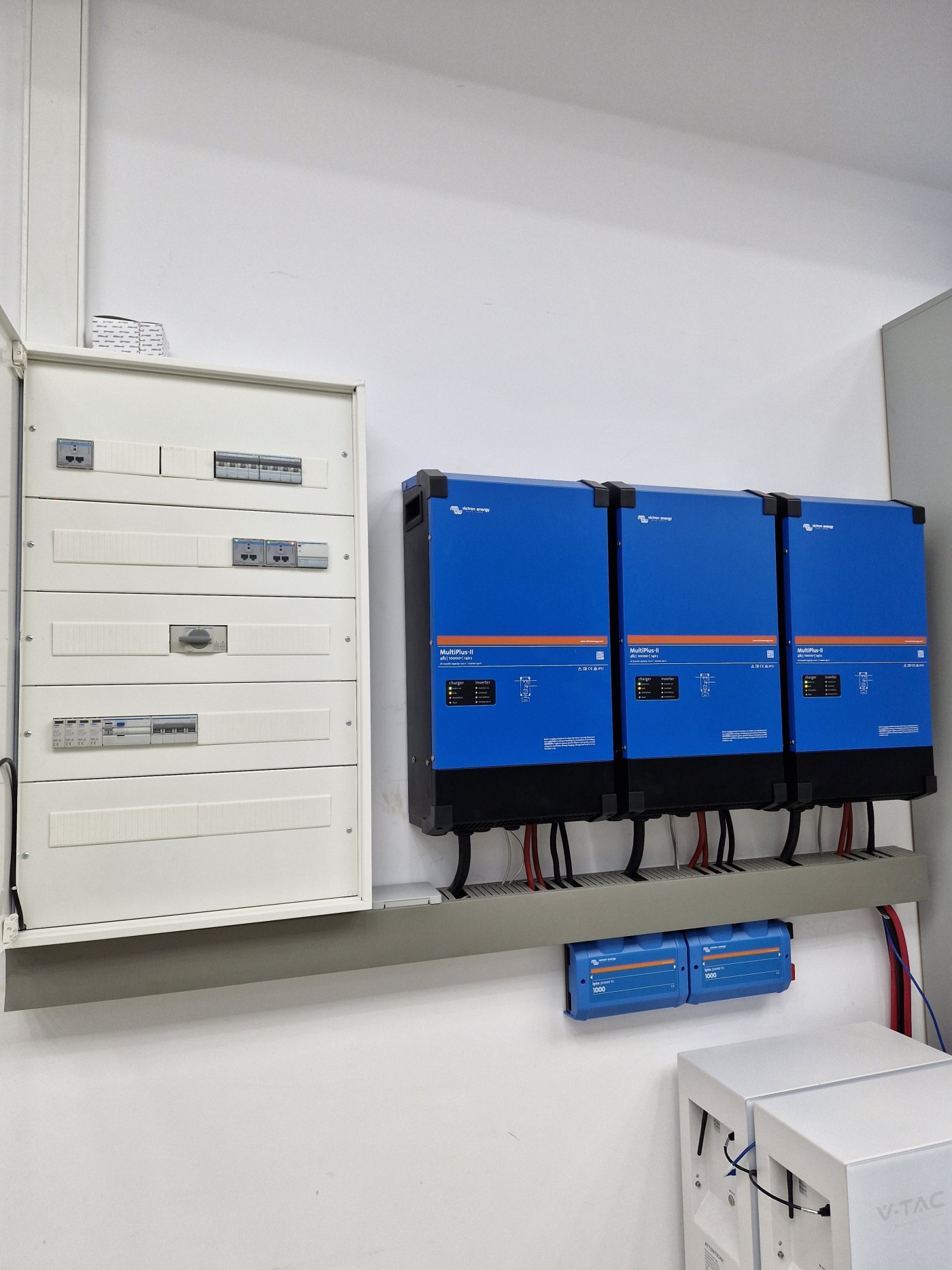

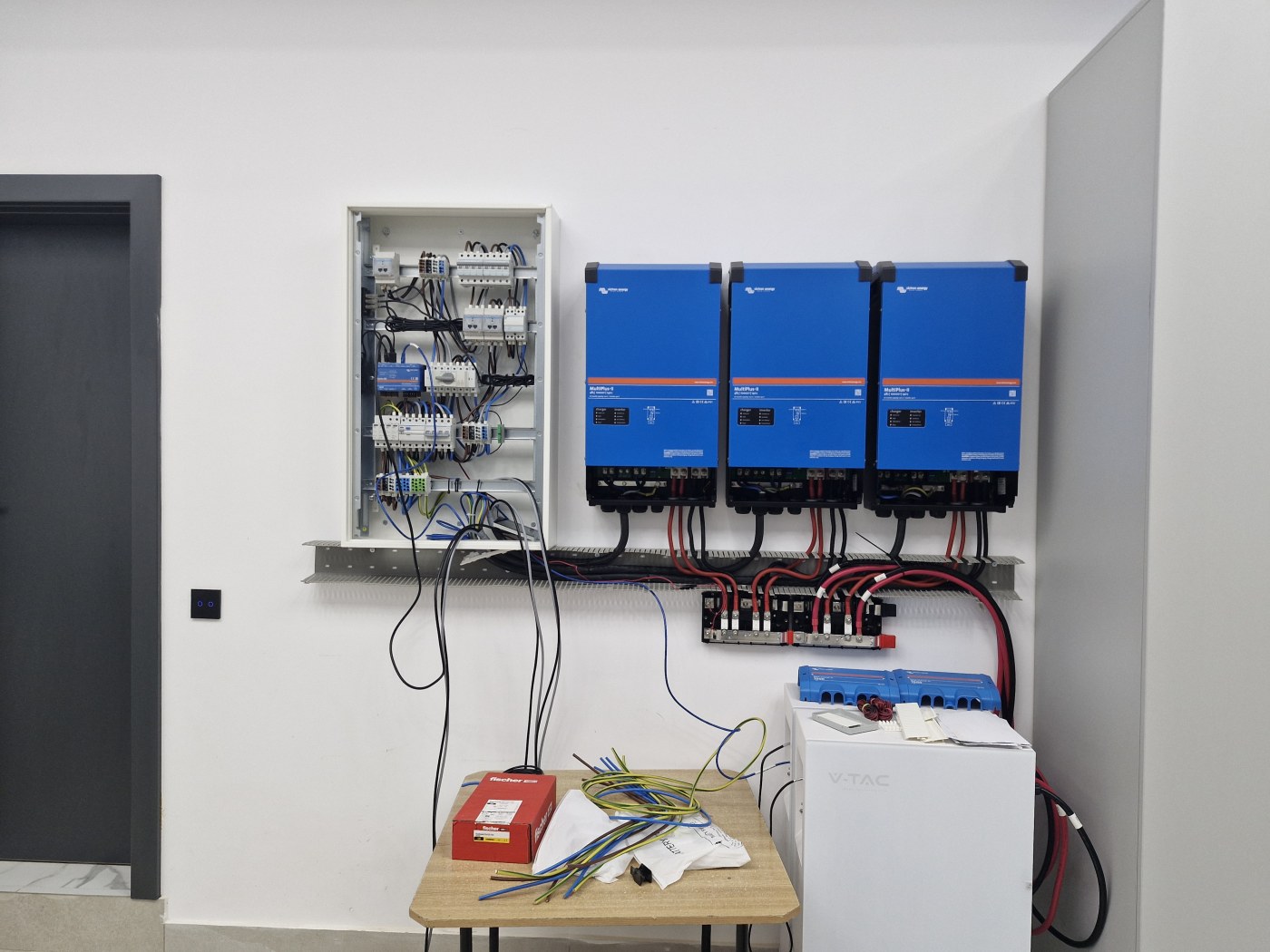

Pentru legăturile AC ale invertoarelor am folosit cablu flexibil RV-K. Pe partea de DC (curent continuu), fiecare invertor Victron MultiPlus este conectat cu cabluri de 50 mm² dublate, duse direct în busbar-ul Victron Lynx Distributor și protejate cu siguranțe Mega Fuse adecvate. Aceste detalii garantează o durată de viață a instalației de peste 15 ani, fără conexiuni îmbătrânite sau pierderi de energie.

Rezumatul proiectului și performanțele obținute:

• Producție solară crescută de la ~20 kW la ~45 kW, folosind exact aceleași panouri.

• Putere de 30 kVA asigurată de invertoarele trifazate Victron, cu susținere 100% pe backup.

• Capacitate de stocare de 64 kWh pentru autonomie totală de o zi.

• Producție fotovoltaică complet funcțională și activă în timpul penelor de curent.

• Tensiune stabilizată la nivelul casei, eliminând riscul arderii pompei de căldură.

• Stație de încărcare de 22 kW integrată pentru utilizarea eficientă a surplusului solar.
